2使用条件
2.1环境温度:******气温+40℃,******气温-30℃;
2.2海拔高度:≤1000m;
2.3风 速:相当34m/s(不大于700pa);
2.4湿 度:日、月相对湿度平均值不大于95%;
2.5防 震:水平加速不大于0.4m/S2,垂直加速度不大于0.15m/S2;
2.6安装地点倾斜度:不大于30;
2.7安装环境:周围空气不受腐蚀性,可燃性气体等明显污染,安装地点无剧烈震动;
2.8其他超出本技术条件规定的内容,有用户与技术部协商,并载定货时注明。
3.产品特点
3.1结构紧凑,体积小,仅为同容量国产欧式箱变的1/3~1/5左右,大大减少占地面积。
3.2全密封、全绝缘结构,无需绝缘距离,可靠保护人身安全。
3.3高压接线既可用于环网,又可用于终端,供电方式灵活,可靠性高。
3.4变压器性能卓越:低损耗、低噪音、低温升;过载能力强,狼短路,耐冲击能力强。
3.5满足各种低压馈出要求,可按方案选择,亦可自行设计。
3.6电缆头有200A肘型插头及600A“T”型固定式电缆接头两种,均可配置全绝缘氧化锌避雷器,200A型电缆头可以带负荷插拔,又可以起到隔离开关的作用。
4.产品结构
美式箱变结构分为前、后两部分;前面为高、低压室,包括:高、低端子,负荷开关和无载分接开关操作柄,插入式熔断器,压力释放阀。
后部为油箱及散热片。变压器器身、高压负荷开关、无载分接开关及保护用熔断器都载油箱中,箱体为全密封结构,采用隐蔽式高强度不锈钢螺栓及耐油橡胶圈来密封箱盖,可承受7个psig气压(磅/英寸2),大约0.5kg/cm2 表压。

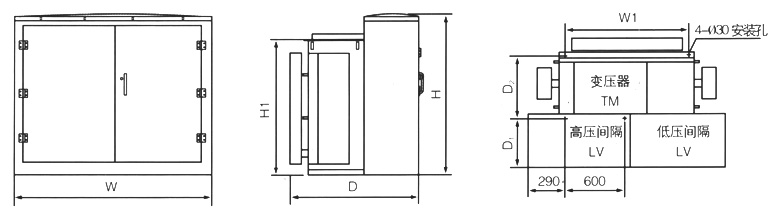

产品外形尺寸图
技术参数
箱变形式 |
容量(kVA) |
W |
H |
D |
W1 |
D1 |
D2 |
H1 |
重量(kg) |
标准品字形 |
≤125 kVA |
2000 |
1580 |
1116 |
1180 |
508 |
575 |
1240 |
2000 |
160~500 kVA |
2000 |
1580 |
1350 |
1330 |
508 |
655 |
1340 |
2950 |
|
630 kVA |
2000 |
1710 |
1560 |
1420 |
632 |
775 |
1480 |
3400 |
|
800 kVA |
2000 |
1710 |
1690 |
1420 |
632 |
775 |
1480 |
3600 |
|
1000 kVA |
2000 |
1710 |
1820 |
1420 |
632 |
815 |
1480 |
4000 |
|
1250 kVA |
2000 |
1710 |
1840 |
1560 |
632 |
795 |
1480 |
4800 |
|
1600 kVA |
2205 |
1710 |
1920 |
1680 |
632 |
920 |
1520 |
5700 |
|
大品字形 |
≤125 kVA |
2200 |
1900 |
1240 |
1180 |
632 |
575 |
1240 |
2200 |
160~500 kVA |
2200 |
1900 |
1474 |
1330 |
632 |
655 |
1340 |
3150 |
|
630 kVA |
2200 |
1900 |
1560 |
1420 |
632 |
775 |
1480 |
3600 |
|
800 kVA |
2200 |
1900 |
1690 |
1420 |
632 |
775 |
1480 |
3800 |
|
1000 kVA |
2200 |
1900 |
1780 |
1420 |
632 |
815 |
1480 |
4200 |
注:外形尺寸和重量,随要求而改变,该表内数据以出厂文件为准。
