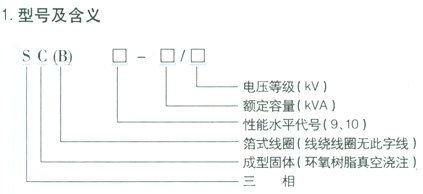

一 SC(B)系列树脂浇注干式电力变压器
1.SC(B)9-30~3150系列树脂浇注干式变压器(带外壳)
2.SC(B)10-30~3150系列树脂浇注干式变压器(带外壳)
2. 技术规范
2.1电压等级:10Kv\35kV
2.2容量范围:30-3150Kva
2.3调压方式:无励磁调压
2.4分接范围:±2×2.5或±5%
2.5频率:50Hz或60Hz
2.6联结组标号:Yyn0,Dyn11
2.7短路阻抗:标准阻抗(见技术参数)
2.8******温升:100k
2.9冷却防式:AN或AF
2.10防护等级:户内:IP00、IP20 户外:IP23
2.11绝缘等级:F级
2.12绝缘水平:10kV级 工频耐压 28/3kV 冲击耐压75kV
35kV级 工频施压 70kV 冲击耐压170kV
3. 执行标准
3.1GB6450-1986《干式电力变压器》
3.2GB/T10228-1997《干式电力变压器技术参数和要求》
3.3GB4208-1993《外壳防护登记(IP代码)》
4. 结构特点
4.1体积小、免维护,安装简便。
4.2防潮性能好,在100%温度下正常运行,停运后,不经预干燥可投入运行。
4.3机械强度高,过载能力强,安全运行可靠性高。
4.4机械行业标准JB/T10088《6-220kV变压器声级》
5.产品外壳防护:我公司配套的保护外壳,有铝合金外壳。不锈钢外壳,普通钢外壳。
5.1变压器保护外壳的防护等级为IP20和IP23两种
5.2IP20外壳可防止直径大于12mm的固体异物进入,为带电部分提供安全屏障。IP23外壳功能外,还具有防止垂线成600角以内的水滴流入,可适用于户外运行。5.3配有高压及及低压电缆进出线支架式接线更方便。
6冷却方式
干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。
6.1自然空气冷却方式(AF)时,正常使用条件下,变压器可连续输出100%的额定容量。
6.2强迫空气冷却(AF)时,正常使用条件下,变压器输出容量可提高50%。
6.3我公司采用横流式风机作为冷却系统,其优点为:*风压均匀,冷却效果好;*体积小,占用空间小;*风量大,能耗低。
SC(B)9系列10kV电力变压器(带外壳)
型号
|
UK(%)
|
尺寸(mm)
|
(重量)kg
|
||||||||
a
|
b
|
c
|
d
|
d1
|
e
|
f
|
g
|
h
|
|||
SC9-30/10
|
4
|
1200
|
1000
|
1100
|
520
|
520
|
215
|
230
|
720
|
740
|
340
|
SC9-50/10
|
1300
|
1000
|
1100
|
520
|
520
|
220
|
230
|
760
|
780
|
480
|
|
SC9-80/10
|
1300
|
1100
|
1200
|
520
|
520
|
220
|
235
|
780
|
800
|
600
|
|
SC9-100/10
|
1400
|
1200
|
1200
|
520
|
520
|
220
|
235
|
980
|
940
|
660
|
|
SC9-125/10
|
1400
|
1200
|
1200
|
520
|
520
|
230
|
240
|
1010
|
1030
|
800
|
|
SC9-160/10
|
1500
|
1200
|
1300
|
520
|
520
|
240
|
245
|
1040
|
1070
|
940
|
|
SC9-200/10
|
1500
|
1200
|
1400
|
520
|
520
|
240
|
245
|
1140
|
1170
|
1060
|
|
SC9-250/10
|
1500
|
1200
|
1500
|
520
|
520
|
240
|
240
|
1260
|
1290
|
1240
|
|
SC9-315/10
|
1500
|
1200
|
1600
|
670
|
670
|
250
|
255
|
1310
|
1340
|
1460
|
|
SC9-400/10
|
1500
|
1200
|
1700
|
670
|
670
|
250
|
255
|
1440
|
1470
|
1720
|
|
SC9-500/10
|
1600
|
1300
|
1800
|
670
|
670
|
260
|
255
|
1540
|
1580
|
2300
|
|
SC9-630/10
|
1700
|
1300
|
1900
|
670
|
670
|
265
|
255
|
1580
|
1640
|
2500
|
|
SC9-630/10
|
6
|
1800
|
1300
|
1800
|
670
|
670
|
265
|
255
|
1420
|
1470
|
2480
|
SCB9-800/10
|
1800
|
1400
|
1800
|
820
|
820
|
270
|
275
|
1440
|
1490
|
2890
|
|
SCB9-1000/10
|
1900
|
1500
|
1900
|
820
|
820
|
270
|
285
|
1540
|
1600
|
3550
|
|
SCB9-1250/10
|
2000
|
1500
|
2000
|
820
|
820
|
280
|
285
|
1630
|
1690
|
4020
|
|
SCB9-1600/10
|
2100
|
1600
|
2100
|
820
|
820
|
295
|
300
|
1710
|
1770
|
4960
|
|
SCB9-2000/10
|
2200
|
1600
|
2300
|
1070
|
1070
|
295
|
305
|
1890
|
1950
|
5440
|
|
SCB9-2500/10
|
2200
|
1600
|
2400
|
1070
|
1070
|
300
|
300
|
2110
|
2170
|
6600
|
|
SCB9-
|
2400
|
1700
|
2600
|
1070
|
1070
|
310
|
320
|
2280
|
2270
|
8360
|
SC(B)10系列10kV电力变压器(带外壳)
型号
|
UK(%)
|
尺寸(mm)
|
(重量)kg
|
||||||||
a
|
b
|
c
|
d
|
d1
|
e
|
f
|
g
|
h
|
|||
SC10-30/10
|
4
|
1280
|
1100
|
1160
|
520
|
520
|
210
|
220
|
730
|
780
|
360
|
SC10-50/10
|
1320
|
1100
|
1170
|
520
|
520
|
220
|
240
|
770
|
800
|
470
|
|
SC10-80/10
|
1400
|
1200
|
1280
|
520
|
520
|
235
|
245
|
840
|
860
|
650
|
|
SC10-100/10
|
1500
|
1200
|
1350
|
520
|
520
|
235
|
245
|
1040
|
1060
|
740
|
|
SC10-120/10
|
1500
|
1200
|
1350
|
520
|
520
|
235
|
245
|
1020
|
1110
|
830
|
|
SC10-160/10
|
1500
|
1300
|
1350
|
520
|
520
|
245
|
255
|
1100
|
1160
|
880
|
|
SC10-200/10
|
1500
|
1300
|
1480
|
520
|
520
|
245
|
255
|
1130
|
1180
|
1030
|
|
SC10-250/10
|
1500
|
1300
|
1580
|
520
|
520
|
250
|
260
|
1200
|
1200
|
1270
|
|
SC10-315/10
|
1500
|
1300
|
1560
|
670
|
670
|
250
|
260
|
1300
|
1270
|
1420
|
|
SC10-400/10
|
1600
|
1300
|
1660
|
670
|
670
|
255
|
265
|
1400
|
1460
|
1730
|
|
SC10-500/10
|
1700
|
1300
|
1780
|
670
|
670
|
260
|
270
|
1500
|
1550
|
2140
|
|
SC10-630/10
|
1800
|
1400
|
1850
|
670
|
670
|
265
|
275
|
1550
|
1570
|
2600
|
|
SC10-630/10
|
6
|
1800
|
1400
|
1860
|
670
|
670
|
270
|
280
|
1470
|
1620
|
2520
|
SCB10-800/10
|
1900
|
1500
|
1880
|
820
|
820
|
275
|
280
|
1460
|
1680
|
2920
|
|
SCB10-1000/10
|
1900
|
1500
|
1990
|
820
|
820
|
280
|
285
|
1550
|
1680
|
3470
|
|
SCB10-1250/10
|
2100
|
1600
|
2080
|
820
|
820
|
285
|
290
|
1720
|
1820
|
4150
|
|
SCB10-1600/10
|
2100
|
1600
|
2250
|
820
|
820
|
300
|
300
|
1920
|
2010
|
5030
|
|
SCB10-2000/10
|
2300
|
1700
|
2450
|
1070
|
1070
|
305
|
310
|
1950
|
2010
|
5700
|
|
SCB10-2500/10
|
2400
|
1700
|
2550
|
1070
|
1070
|
310
|
310
|
2120
|
2200
|
6900
|
|
SCB10-3150/10
|
2500
|
1700
|
2780
|
1070
|
1070
|
320
|
320
|
2250
|
2350
|
7650
|
外形尺寸图
注:变压器载运输和运行时不安装小车轮温控器安装在外壳低压侧
温控原理图
温度控制系统
控制系统采用系统温度控制器械,该温控器利用埋设载 变压器三相低压绕组中***热点温度,并通过数字显示,运行人员可随时了解变压器运行温度,还可以设定控制器温度转折点,启停风机,超温报警,超温跳闸及控制系统故障保护、报警,如风机过载、断相等保护,确保变压器能够安全,可靠运行。
