2. 技术规范

2.1电压等级：10/0.4kV 35/0.4kV 35/10kV

2.2容量范围：30-2500kV

2.3调压范围：±5%或±2×2.5%

2.4频 率：50HZ 60HZ

2.5l联合组标号：Yyn0.Dyn11,Yd11

2.6相对温度：100%

2.7冷却方式：AN/AF

2.8绝缘等级：H级

2.9绝缘水平：10kV级产品工频耐压35Kv,冲击耐压75kV

3. 执行标准

3.1GB6450-1986《干式电力变压器》

3.2GBT10228-1997《干式电力变压器技术参数和要求》

3.3GB4208-1993《外壳防护登记（IP代码）》

4.产品特点：4.1精心设计的线圈结构及真空浸渍处理工艺使SG(B)10型变压器局部放电小，并且载整个寿命期内，无任何绝缘水平下降现象。

4.2高压采用连续式绕组、低压箔绕，整体真空浸渍及固化处理并采用高强度陶瓷支撑，有很好的突发短路电流的承受能力。

4.3难然、阻燃、无毒、自熄、防火。

4.4在高温明火燃烧下，SG(B)10型变压器几乎无任何烟雾产生。

4.5变压器为H级（180℃）绝缘，是以杜邦纸NOMEX作为主绝缘材料

4.6绝缘层极薄且均匀，短期过负荷能力极强，无需强制冷却，120%长期过负荷、140%过负荷3销售。由于这种绝缘材料不老化且有弹性，因此在±50℃条件下可立即加满载。

5.使用条件

5.1环境温度：-50℃~+50℃。

5.2海拔高度：≤1000m

5.3其他超出本技术条件规定的内容，由用户与技术部协商，并在定货时注明。

6.温度控制系统

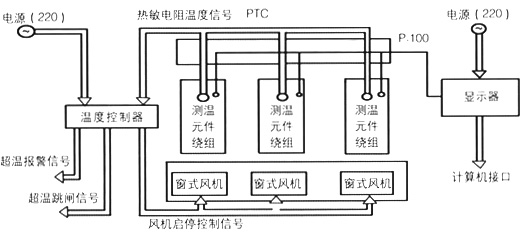

温度控制系统

控制系统采用系统温度控制器械，该温控器利用埋设载 变压器三相低压绕组中最热点温度，并通过数字显示，运行人员可随时了解变压器运行温度，还可以设定控制器温度转折点，启停风机，超温报警，超温跳闸及控制系统故障保护、报警，如风机过载、断相等保护，确保变压器能够安全，可靠运行。

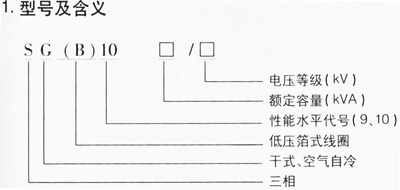

SG(B)10系列干式电力变压器

注：以上数据仅供参考，如有特殊要求请与订货或签订合同时说明。
